건조기 배선 하네스의 전압 강하가 적절한지 확인하는 방법
건조기 와이어링 하니스 공급업체로서 저는 이러한 구성 요소가 건조기의 효율적이고 안전한 작동에 중요한 역할을 한다는 것을 이해하고 있습니다. 건조기 배선 하니스의 올바른 기능을 보장하는 주요 요소 중 하나는 적절한 전압 강하를 확인하는 것입니다. 이번 블로그 게시물에서는 건조기 배선 하니스의 전압 강하를 확인하는 과정을 안내해 드리겠습니다.
전압 강하 이해
점검 과정을 살펴보기 전에 전압 강하가 무엇인지 이해하는 것이 중요합니다. 전압 강하는 전기 회로에 흐르는 전류의 경로를 따라 전위가 감소하는 현상을 말합니다. 건조기 배선 하니스에서는 와이어 저항, 느슨한 연결 또는 부적절한 와이어 크기와 같은 다양한 이유로 인해 전압 강하가 발생할 수 있습니다.
상당한 전압 강하는 건조기에 여러 가지 문제를 일으킬 수 있습니다. 이로 인해 건조기가 비효율적으로 작동하여 건조 시간이 길어지고 에너지 소비가 증가할 수 있습니다. 심한 경우 과도한 전압 강하는 건조기의 구성 요소를 손상시켜 수리 또는 교체 비용이 많이 들 수도 있습니다. 따라서 건조기 배선 하니스의 전압 강하를 정기적으로 점검하는 것은 건조기의 성능과 수명을 유지하는 데 중요합니다.
전압 강하 확인에 필요한 도구
건조기 배선 하니스의 전압 강하를 확인하려면 다음 도구가 필요합니다.
- 멀티미터: 멀티미터는 전압, 전류, 저항을 측정할 수 있는 다목적 도구입니다. 이는 와이어링 하니스의 전압 강하를 정확하게 측정하는 데 필수적입니다.
- 절연 드라이버: 감전의 위험 없이 전기 연결부를 안전하게 제거하고 교체하는 데 사용됩니다.
- 와이어 스트리퍼: 멀티미터와 적절한 전기 연결을 위해 와이어에서 절연체를 제거하려면 와이어 스트리퍼가 필요합니다.
전압 강하 확인을 위한 단계별 가이드
- 안전 제일: 전기 작업을 시작하기 전에는 감전 위험을 방지하기 위해 건조기의 전원 플러그를 뽑아야 합니다.
- 배선 하니스 찾기: 건조기의 액세스 패널을 열어 배선 하니스를 찾으세요. 배선 하니스는 일반적으로 발열체, 모터, 제어 보드 등 건조기의 다양한 구성 요소를 연결하는 전선 묶음입니다.
- 테스트할 회로 식별: 테스트할 와이어링 하네스 부분을 결정합니다. 예를 들어 발열체에 전원을 공급하는 회로를 테스트할 수 있습니다.
- 멀티미터 설정: 건조기가 DC 전원 공급 장치를 사용하는 경우 멀티미터를 DC 전압 설정으로 설정하고, AC 전원 공급 장치를 사용하는 경우 AC 전압 설정으로 설정합니다. 멀티미터가 회로의 예상 전압보다 높은 범위로 설정되어 있는지 확인하십시오.
- 소스 전압 측정: 멀티미터의 프로브를 테스트 중인 회로의 전원에 연결합니다. 예를 들어, 가열 요소에 전원을 공급하는 회로를 테스트하는 경우 해당 회로의 배선 하니스에 전원이 들어가는 단자에 프로브를 연결합니다. 전압 판독값을 기록합니다. 이것이 소스 전압입니다.
- 부하 전압 측정: 다음으로 멀티미터의 프로브를 회로의 부하 끝에 연결합니다. 가열 요소 회로의 경우 이는 가열 요소 자체의 단자가 됩니다. 전압 판독값을 기록합니다. 이것이 부하 전압입니다.
- 전압 강하 계산: 전원전압에서 부하전압을 빼서 전압강하를 계산합니다. 예를 들어, 소스 전압이 220V이고 부하 전압이 215V라면 전압 강하는 5V입니다.
- 전압 강하를 권장 값과 비교: 건조기 배선 하니스의 허용 가능한 전압 강하는 특정 건조기 모델 및 전기 규정 요구 사항에 따라 다릅니다. 일반적으로 소스 전압의 3% 미만의 전압 강하는 허용 가능한 것으로 간주됩니다. 전압 강하가 이 값을 초과하면 저항이 높은 연결이나 배선 크기가 작은 등 배선 하니스에 문제가 있음을 나타냅니다.
과도한 전압 강하의 일반적인 원인
- 느슨한 연결: 배선 하니스의 연결이 느슨하면 회로의 저항이 증가하여 전압 강하가 높아질 수 있습니다. 배선 하니스의 모든 연결을 확인하고 느슨한 단자를 조이십시오.
- 부식된 전선: 전선의 부식으로 인해 저항이 증가할 수도 있습니다. 전선에 녹색 또는 흰색 침전물과 같은 부식 징후가 발견되면 해당 전선을 교체하십시오.
- 소형 전선: 전류 부하에 비해 너무 작은 전선을 사용하면 과도한 전압 강하가 발생할 수 있습니다. 배선 하니스의 전선이 건조기의 전기 요구 사항에 적합한 크기인지 확인하십시오.
건조기 배선 하니스의 적절한 전압 강하의 중요성
[건조기 배선 하니스 공급업체]로서 저는 건조기의 최적 성능을 보장하기 위해 적절한 전압 강하의 중요성을 강조합니다. 적절한 전압 강하가 있는 건조기 배선 하니스는 전기 구성 요소가 정확한 양의 전력을 수신하여 효율적으로 작동할 수 있도록 보장합니다. 이는 건조기의 건조 성능을 향상시킬 뿐만 아니라 에너지 소비를 줄여 전기 요금을 절약해줍니다.
또한, 적절한 전압 강하를 갖춘 와이어링 하네스는 와이어와 구성 요소의 과열을 방지하여 전기 화재 위험을 줄이는 데 도움이 됩니다. 건조기 배선 하니스의 전압 강하를 정기적으로 확인하면 잠재적인 문제가 건조기에 심각한 손상을 입히기 전에 이를 식별하고 해결할 수 있습니다.
관련 배선 하니스 제품

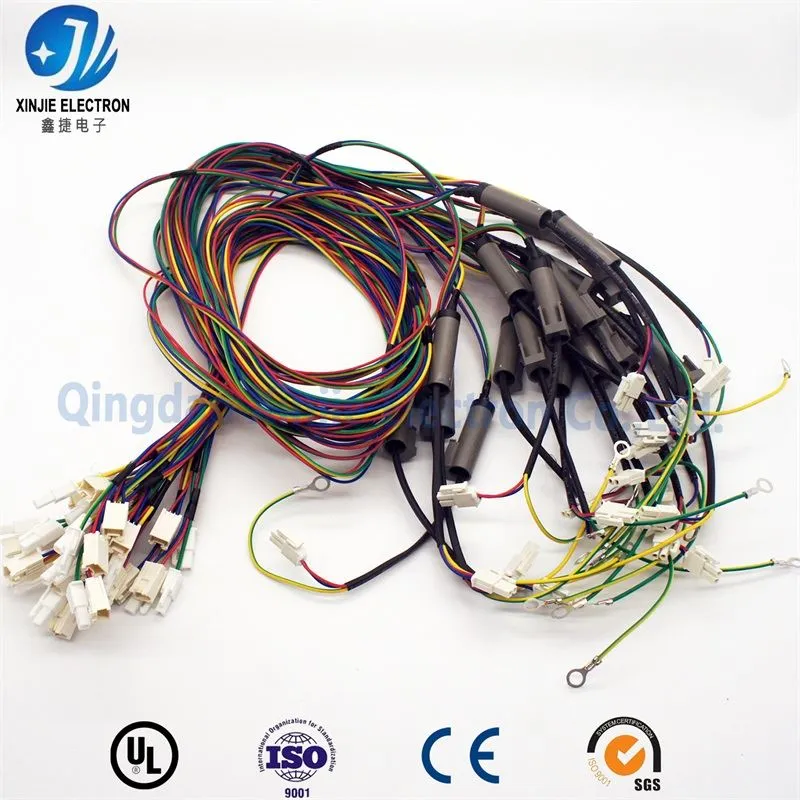

건조기 와이어링 하니스 외에도 당사는 다음과 같은 가전제품용 와이어링 하네스도 다양하게 제공합니다.세탁기 배선 하네스그리고TV 배선 하니스. 이러한 배선 하네스는 각 기기의 특정 전기 요구 사항을 충족하도록 설계되어 안정적이고 효율적인 작동을 보장합니다.
와이어링 하니스가 필요한 경우 당사에 문의하세요.
고품질 건조기 와이어링 하니스 또는 기타 가전제품 와이어링 하니스를 구입하려는 경우 당사가 도와드리겠습니다. 당사의 전문가 팀은 귀하의 특정 요구 사항에 적합한 와이어링 하니스 솔루션을 제공할 수 있습니다. 대량 주문을 원하는 제조업체이거나 단일 교체 하네스가 필요한 수리 기술자라면 당사는 귀하의 요구 사항을 충족할 수 있는 제품과 전문 지식을 보유하고 있습니다.
지금 저희에게 연락하여 와이어링 하니스 요구 사항에 대해 논의하고 조달 협상을 시작하십시오. 우리는 귀하의 가전제품이 최적의 성능을 발휘할 수 있도록 귀하와 협력하기를 기대합니다.
참고자료
- 국가 전기 코드(NEC)
- 건조기 및 멀티미터 제조업체 매뉴얼
